ZBW交流稳压器

发表时间:5/31/2018 6:39:42 AM

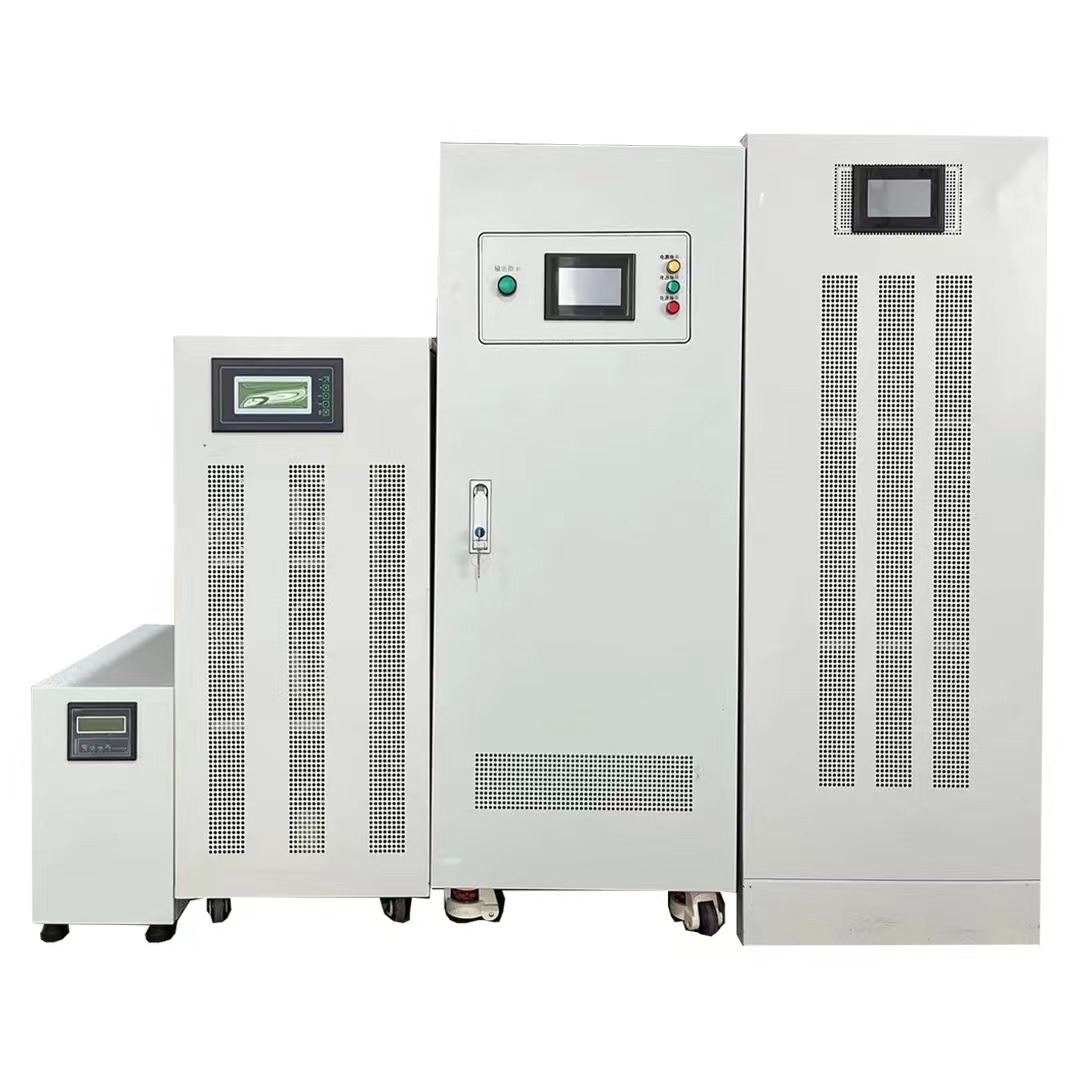

ZBW交流稳压器

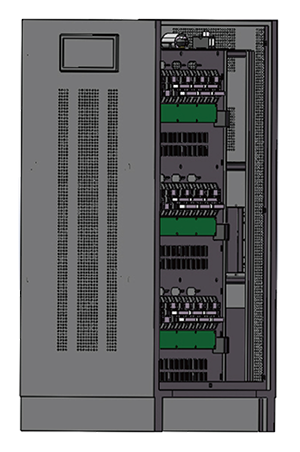

ZBW系列无触点交流稳压器是诺易公司采用ARM新一代32位处理器为核心,SCR可控硅为执行元件,补偿变压器作为电压补偿方式的稳压电源。

ZBW无触点交流稳压器主要是解决电网电压波动大,三相电压不平衡,负载频繁启动的压降等电压问题。

可选隔离变压器、LC滤波、ATS双电源输入、SPD防雷模块、多路配电输出。

电压双向补偿,解决电压过高过低的问题;
无触点、无碳刷、无机械、无马达,免维护;
动态响应及稳定速度快;
功率因数高;
效率高;
LCD参数显示、简单易懂;
RS232通讯接口,标准的MODBUS-RTU协议,可选TCP/IP接口,通过手机APP远程查看和控制。

输入参数

参数名称

指标

备注

额定电压

三相380V/400V(可定制任何电压)
单相220V/230V(可定制任何电压)

三相四线(L1,L2,L3,N)+地线(PE)
单相两线(L,N)+地线(PE)

输入范围

±20%(可定制其它范围)



输入频率

40-70HZ



隔离变压器

△/Y

选项,非标配

双电源输入功能

ATS双电源输入功能,具备油机启动接口

选项,非标配

效率

>98%




输出参数

参数名称

指标

备注

输出中心电压

三相380V/400V(±7%可设定)
单相220V/230V(±7%可设定)

三相四线(L1,L2,L3,N)+地线(PE)
单相两线(L,N)+地线(PE)

输出电压精度

±1-5%(常规产品为2-5%)



输出附加电压谐波THDv

无附加波形失真(静态)



三相平衡度

三相电压自动平衡



负载性质

任意负载



过载能力

120%10分钟 150%1分钟



旁路功能

具备不间断自动旁路

可选双旁路功能,附加手动旁路


控制参数

参数名称

指标

备注

主控元件

主要测量控制芯片采用ARM32位处理器,电压补偿执行元件采用可控硅



控制采样速率

>8K/S



响应补偿速度

最快100ms(可设定)

包含输入电压波动及负载功率0-100%或100%-0的变化

控制电压电流采集方式

数字计算真有效值



控制方式

电压闭环控制



接口

RS485,MODBUS-RTU协议

可选TCP/IP,GPRS



显示参数

参数名称

指标

备注

显示介质

192*64(LCD)



显示额定参数

输出相电压、输出电流、频率、功率、负载率百分比



显示告警内容

熔丝断、输出过压、输出欠压、输出过载、相序错误、缺相、浪涌保护模块失效



额定参数显示精度

1.0级



电压参数分辨率

0.1V

可定制更高分辨率

电流参数分辨率

0.1A

可定制更高分辨率


保护参数

参数名称

指标

备注

保护种类

输入相序错误、缺相、输出过压、输出欠压、熔丝断、防雷浪涌失效、输出过载、短路



保护方式

1、故障时切断输出,正常后恢复;2、切断输出;3、不间断旁路;4、不动作。任意一种可设定




物理参数

参数名称

指标

备注

散热方式

自然冷却或强制风冷



防护等级

户内IP20;户外IP33或更高等级

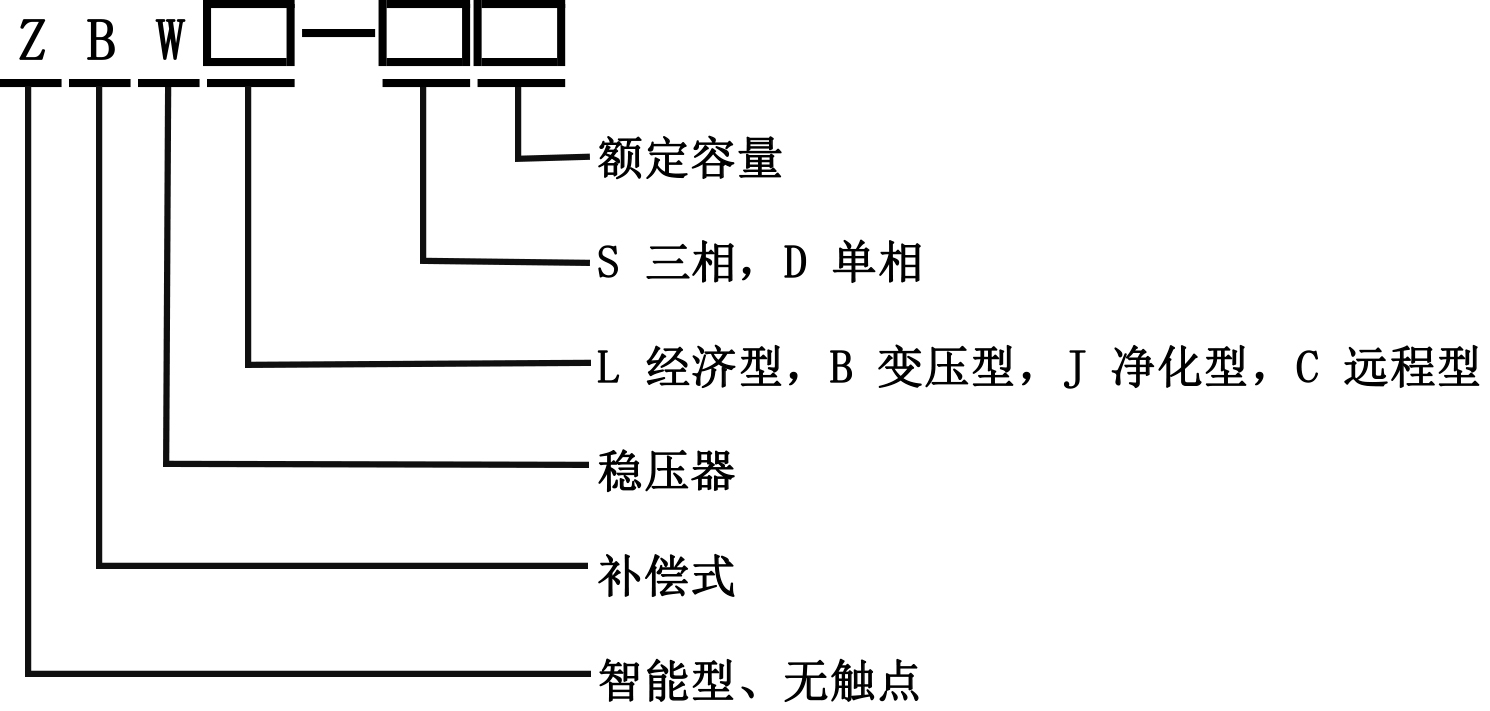

型号名称

三相型号规格

型号规格

额定电流(A)

电压参数

外形尺寸W*D*H

备注

ZBW-S10KVA

15

输入范围:
±20%

额定电压
三相四线+地线(L1+L2+L3+N+PE)
380V/400V;

350*600*750mm
(带锁定轮子)



ZBW-S20KVA

30

ZBW-S30KVA

46

ZBW-S50KVA

76

390*650*870mm
(带锁定轮子)



ZBW-S80KVA

121

460*700*1200mm



ZBW-S100KVA

152

ZBW-S150KVA

228

760*660*1600mm



ZBW-S180KVA

273

ZBW-S225KVA

342

ZBW-S250KVA

380

1150*850*2200mm



ZBW-S320KVA

486

ZBW-S400KVA

608

ZBW-S500KVA

760

ZBW-S600KVA

912

ZBW-S800KVA

1216

1500*1000*2200mm



ZBW-S1000KVA

1520

ZBW-S1200KVA

1824

1800*1000*2200mm



ZBW-S1400KVA

2127

ZBW-S1600KVA

2431

2400*1000*2200mm




单相相型号规格

型号规格

额定电流(A)

电压参数

外形尺寸W*D*H

备注

ZBW-D3KVA

13.5

输入范围:
±20%

输入电压:
两相三线(L1+N+PE)
220V/230V;

220*500*370mm



ZBW-D5KVA

22.5

ZBW-D10KVA

45

260*600*400mm



ZBW-D20KVA

90

350*600*400mm



ZBW-D30KVA

137

390*650*670mm



ZBW-D50KVA

228

说明:产品不断升级中,更新可能滞后,该技术资料仅供参考。

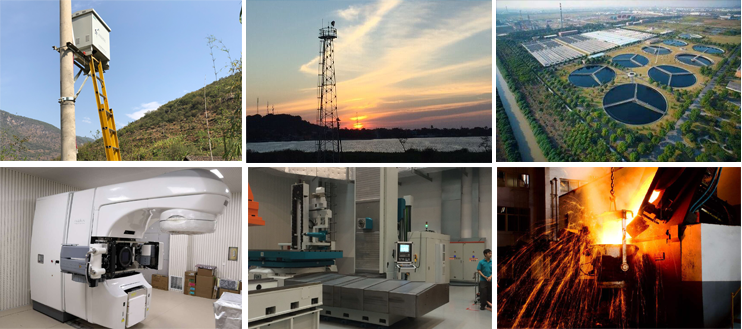

加工中心:激光切割机、各种机床; 医疗设备:CT、核磁共振、加速器; 广电通讯:广播电视发射台、通讯基站; 庄园酿酒设备;偏远农村供电; 进口设备、高精密设备的保护……
