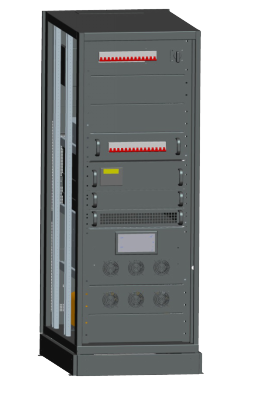

MAVR模块化交流稳压器

MAVR模块化无触点交流稳压器是诺易公司采用ARM新一代32位处理器为核心，SCR可控硅为执行元件，补偿变压器作为电压补偿方式的稳压电源。
　　
MAVR模块化无触点交流稳压器主要是解决电网电压波动大，三相电压不平衡，负载频繁启动的压降等电压问题。

可选隔离变压器、LC滤波、ATS双电源输入、SPD防雷模块、多路配电输出。

产品特点
技术参数
规格型号
应用场合

	电压双向补偿，解决电压过高过低的问题
	无触点、无碳刷、无机械、无马达，免维护
	动态响应及稳定速度快
	功率因数高
	效率高
	LCD参数显示、简单易懂
	RS232通讯接口，标准的MODBUS-RTU协议，可选TCP/IP接口，通过手机APP远程查看和控制

输入参数

参数名称	指标	备注
额定电压	三相380V/400V（可定制任何电压）单相220V/230V（可定制任何电压）	三相四线（L1，L2，L3，N）+地线(PE) 单相两线（L,N)+地线(PE）
输入范围	±20%（可定制其它范围）
输入频率	40-70HZ
隔离变压器	△/Y	选项，非标配
双电源输入功能	ATS双电源输入功能，具备油机启动接口	选项，非标配
效率	>98%

输出参数

参数名称	指标	备注
输出中心电压	三相380V/400V（±7%可设定）单相220V/230V（±7%可设定）	三相四线（L1，L2，L3,N）+地线(PE) 单相两线（L,N)+地线(PE）
输出电压精度	±1-5%（常规产品为2-5%）
输出附加电压谐波THDv	无附加波形失真（静态）
三相平衡度	三相电压自动平衡
负载性质	任意负载
过载能力	120%10分钟 150%1分钟
旁路功能	具备不间断自动旁路	可选双旁路功能，附加手动旁路

控制参数

参数名称	指标	备注
主控元件	主要测量控制芯片采用ARM32位处理器，电压补偿执行元件采用可控硅
控制采样速率	＞8K/S
响应补偿速度	最快100ms（可设定）	包含输入电压波动及负载功率0-100%或100%-0的变化
控制电压电流采集方式	数字计算真有效值
控制方式	电压闭环控制
接口	RS485，MODBUS-RTU协议	可选TCP/IP，GPRS

显示参数

参数名称	指标	备注
显示介质	192*64（LCD）
显示额定参数	输出相电压、输出电流、频率、功率、负载率百分比
显示告警内容	熔丝断、输出过压、输出欠压、输出过载、相序错误、缺相、浪涌保护模块失效
额定参数显示精度	1.0级
电压参数分辨率	0.1V	可定制更高分辨率
电流参数分辨率	0.1A	可定制更高分辨率

保护参数

参数名称	指标	备注
保护种类	输入相序错误、缺相、输出过压、输出欠压、熔丝断、防雷浪涌失效、输出过载、短路
保护方式	1、故障时切断输出，正常后恢复；2、切断输出；3、不间断旁路；4、不动作。任意一种可设定

物理参数

参数名称	指标	备注
散热方式	自然冷却或强制风冷
防护等级	户内IP20；户外IP33或更高等级
