低压大电流直流电源

发表时间:9/7/2022 8:58:49 AM
低压大电流直流电源
DPH高频隔离型直流电源是诺易公司采用ARM新一代32位处理器为监控芯片,采用PWM脉宽调制方式,以IGBT为主控元件,中高频变压器隔离,快恢复二极管整流的高效直流恒压恒流恒功率电源。

DPH高频隔离型直流电源的工作方式是从交流AC-直流DC-中高频交流AC-直流DC的过程,该电源体积小,节能、效率高,是新一代的高频隔离型直流电源,是SCR可控硅型直流电源替代产品。

监控测量通讯芯片采用ARM32位处理器,可适用于各种智能化控制方案;

采用IGBT为主控元件,中高频变压器隔离;

恒压、恒流、恒功率自动切换;

动态响应及稳定速度快;

精度高,输出纹波小;

外接蓄电池组后备使用,带充放电管理功能;

保护功能齐全,过载、过压、过流、过温、欠压、短路等;

LCD参数显示、设定值和实际值同时显示;

RS485通讯接口,标准的MODBUS-RTU协议,可转其它任意协议。

输入参数

参数名称

指标

备注

额定电压

三相380V/400V(可定制任何电压)
单相220V/230V(可定制任何电压)

三相三线(L1,L2,L3)+地线(PE)
单相两线(L,N)+地线(PE)

输入范围

±10%(可定制其它范围)



输入频率

40-70HZ



12脉整流变压器

移相变压器

选项,非标配


输出参数

参数名称

指标

备注

输出直流电压

5-20000V



输出直流电流

5-50000A



稳压精度

≤0.5%



稳流精度

≤0.5%



纹波电压

≤1%(Vrms)




控制参数

参数名称

指标

备注

主控元件

主要测量控制芯片采用ARM32位处理器



控制频率

10-100KHZ

根据功率大小及散热情况确定

控制电压电流采集方式

直流电压电流隔离传感器采集



控制方式

电压闭环控制、电流闭环方式、电压电流双反馈闭环方式



接口

RS485,MODBUS-RTU协议

可选RS232,TCP/IP,GPRS


显示参数

参数名称

指标

备注

显示介质

128*32(LCD)或7英寸触摸屏



显示额定参数

输出直流电压、电流、功率、负载率百分比;设定值电压、电流、功率;



显示告警内容

电压反馈故障、电流反馈故障、IGBT告警、逆变告警、输出过载、温度高



额定参数显示精度

1.0级



电压参数分辨率

0.1V或0.01V

可定制更高分辨率

电流参数分辨率

0.1A或0.01A

可定制更高分辨率


保护参数

参数名称

指标

备注

保护种类

电压反馈故障、电流反馈故障、IGBT告警、逆变告警、输出过载、温度高等



保护方式

1、故障时切断输出;
2、限流限压;




物理参数

参数名称

指标

备注

散热方式

自然冷却或强制风冷或水冷



防护等级

户内IP20;户外IP33或更高等级



常用型号规格

型号规格

电压/电流

输入电压(±10%)

外形尺寸

×深×高(mm)

重量(kg

DPH8V1000A

8V1000A

三相AC380V(L1,L2,L3,G)

480*650*800

75

DPH8V2000A

8V2000A

三相AC380V(L1,L2,L3,G)

520*800*850

120

DPH16V500A

16V500A

三相AC380V(L1,L2,L3,G)

480*650*800

75

DPH16V1000A

16V1000A

三相AC380V(L1,L2,L3,G)

480*650*800

120

DPH16V2000A

16V2000A

三相AC380V(L1,L2,L3,G)

520*800*850

200


注:
1. 其它电压和电流为串并联结构,电流最大 20000A;
2. 该系列低压大电流直流电源为输出低纹波设计,满足于实验室要求;
3. 尺寸重量仅为参考。

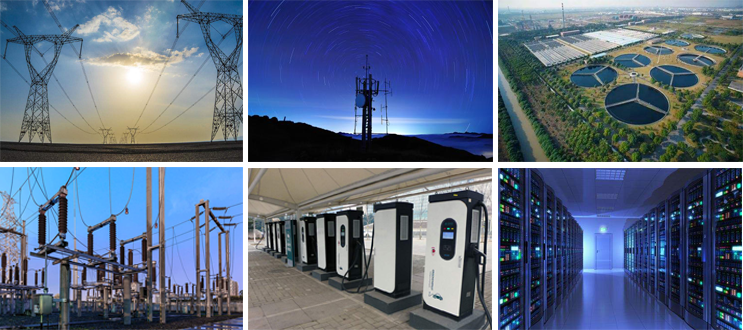

通讯机房,电力控制、充电桩,充电机、污水处理、电解电镀、感应加热……
